Fallstudie zur Extrusionsleitung für PVC-Elektroleitungen für Bauprojekte in Tunesien
Veröffentlicht am: August 17, 2026
Der tunesische Markt für Bau- und Baudienstleistungen benötigt Elektroinstallationsrohrsysteme für Wohngebäude, Gewerbeimmobilien und Infrastrukturprojekte. Für lokale Rohrhersteller kann die Produktion mehrerer Größen von PVC-Installationsrohren auf einer flexiblen Extrusionslinie dazu beitragen, unterschiedliche Anforderungen an den Kabelschutz zu erfüllen.
Ein tunesischer Kunststoffrohrhersteller plante daher, seine Produktionskapazität mit einer PVC-Rohr-Extrusionslinie für die Herstellung von Elektroinstallationsrohren herum konfiguriert.
Die Hauptanforderung bestand nicht nur darin, die Produktionskapazität zu erhöhen, sondern eine Linie zu konfigurieren, die in der Lage ist, verschiedene Spezifikationen von Installationsrohren für verschiedene Gebäudeanwendungen herzustellen.
Der Kunde ist ein tunesischer Kunststoffrohrhersteller, der PVC-Produkte für lokale Bau- und Elektroinstallationsprojekte liefert.
Seine bestehende Produktion konzentrierte sich hauptsächlich auf konventionelle PVC-Rohre. Da die Nachfrage nach Elektroinstallationsrohren stieg, plante der Hersteller, PVC-Elektroinstallationsrohre in sein Produktsortiment aufzunehmen.
Die Zielprodukte umfassten verschiedene Durchmesser und Wandstärken von Installationsrohren für:
- Wohnungsverkabelung
- Gewerbebauten
- Elektroinstallationen
- Kabelschutz
- Bauprojekte
Der Kunde benötigte daher ein Extrusionssystem, das mehrere Produktspezifikationen unterstützen konnte.
Vor dem Kauf der neuen Ausrüstung stand der Hersteller vor mehreren Produktionsherausforderungen.
Elektroinstallationsprojekte erfordern nicht immer den gleichen Rohrdurchmesser. Der Kunde musste mehrere Größen von PVC-Installationsrohren mit einem konfigurierbaren Produktionssystem herstellen.
PVC-Elektroinstallationsrohre benötigen einen kontrollierten Außendurchmesser und eine kontrollierte Wandstärke, damit das fertige Rohr mit entsprechenden Fittings und Installationssystemen verwendet werden kann.
Der Wechsel zwischen verschiedenen Spezifikationen von Installationsrohren erforderte geeignete Extrusionswerkzeuge und Kalibrierkomponenten.
Der Kunde wollte auch unnötige manuelle Handhabung reduzieren, indem Extrusion, Kühlung, Abzug und Schneiden in einen kontinuierlichen Produktionsprozess integriert wurden.

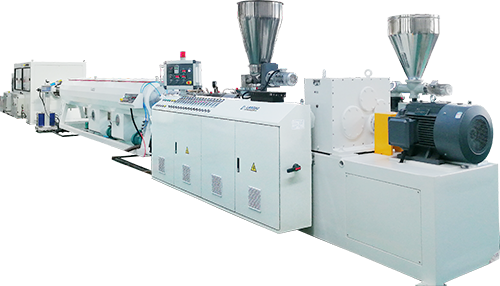

Das Projekt wurde um eine kontinuierliche PVC-Rohr-Extrusionslinie für Elektroinstallationsrohre herum konfiguriert.
Die Hauptausrüstung umfasste:
PVC-Zuführsystem → Doppelschneckenextruder → Elektroinstallationsrohr-Werkzeug → Vakuumkalibrierbehälter → Kühlbehälter → Abzug → Schneidmaschine
Jeder Abschnitt erfüllt eine spezifische Funktion im Produktionsprozess.
Der Doppelschneckenextruder verarbeitet die PVC-Mischung und liefert das plastifizierte Material kontinuierlich an das Werkzeug.
Das Werkzeug formt den erforderlichen Rohrdurchmesser und die Rohrstruktur. Unterschiedliche Spezifikationen von Installationsrohren können entsprechende Werkzeuge verwenden.
Das Kalibriersystem hilft, den erforderlichen Außendurchmesser und die Rundheit des Rohrs nach der Extrusion einzustellen.
Der Kühlabschnitt entzieht dem PVC-Installationsrohr Wärme und hilft, seine Abmessungen beizubehalten.
Der Abzug zieht das Rohr kontinuierlich durch den Kühlabschnitt. Seine Geschwindigkeit wird mit dem Extrusionsprozess koordiniert.
Die Schneideinheit produziert PVC-Elektroinstallationsrohre mit fester Länge gemäß der erforderlichen Produktspezifikation.
Eine der wichtigsten Anforderungen des tunesischen Projekts war die Fähigkeit, verschiedene Größen von Elektroinstallationsrohren herzustellen.
Anstatt für jede Größe eine völlig separate Linie zu entwerfen, wurde das Produktionssystem um austauschbare Werkzeuge und einstellbare Prozessparameter herum konfiguriert.
Die wichtigsten Wechselfaktoren umfassten:
| Produktionsartikel | Anpassung |
|---|---|
| Extrusionswerkzeug | Geändert entsprechend dem Durchmesser des Installationsrohrs |
| Kalibrierkomponenten | Abgestimmt auf die Rohrgröße |
| Kühlbedingungen | Angepasst an Wandstärke und Durchmesser |
| Abzugsgeschwindigkeit | Abgestimmt auf die Extrusionsleistung |
| Schnittlänge | Eingestellt gemäß den Produktanforderungen |
Diese Konfiguration ermöglichte es dem Hersteller, die Produktion nach verschiedenen Spezifikationen von Elektroinstallationsrohren zu organisieren.
Der Herstellungsprozess von PVC-Elektroinstallationsrohren folgt einer kontinuierlichen Abfolge:
Die PVC-Mischung wird in das Extrusionssystem überführt.
Der Doppelschneckenextruder schmilzt und plastifiziert das Material.
Die PVC-Schmelze durchläuft das Elektroinstallationsrohr-Werkzeug, um die anfängliche Rohrform zu bilden.
Das heiße Rohr tritt in den Vakuumkalibrierabschnitt ein, um seine erforderlichen Abmessungen einzustellen.
Das Installationsrohr durchläuft den Kühlbehälter, um seine Temperatur zu senken und die Rohrgeometrie beizubehalten.
Der Abzug zieht das Rohr kontinuierlich durch die Produktionslinie.
Das fertige Installationsrohr wird in vorgegebene Längen geschnitten, um es zu lagern, zu transportieren oder zu installieren.
Nach der Inbetriebnahme der PVC-Elektroinstallationsrohr-Extrusionslinie konnte der tunesische Hersteller die Produktion auf mehrere Spezifikationen von Installationsrohren ausrichten.
Die wichtigsten Verbesserungen betrafen die Produktionsflexibilität und Prozessintegration:
- Mehrere Größen von Installationsrohren konnten durch verschiedene Werkzeugkonfigurationen geplant werden.
- Extrusion, Kalibrierung, Kühlung, Abzug und Schneiden wurden zu einem kontinuierlichen Prozess integriert.
- Die Abmessungen der Rohre konnten durch koordinierte Werkzeuge und Prozessparameter angepasst werden.
- Fertige Elektroinstallationsrohre konnten für Bauanwendungen vorbereitet werden.
- Der Hersteller erweiterte sein PVC-Produktsortiment für Elektroinstallationsprojekte.
Das Ergebnis war eine Produktionsanlage, die besser auf die Anforderungen des tunesischen Bau- und Elektroinstallationsrohrmarktes abgestimmt war.
Die PVC-Extrusion ist für Elektroinstallationsrohre geeignet, da der Prozess kontinuierlich Rohre mit definierten Abmessungen und Wandstrukturen formen kann.
Für Hersteller, die mehrere Spezifikationen von Installationsrohren produzieren, kann das Extrusionssystem konfiguriert werden nach:
- Rohrdurchmesser
- Wandstärke
- PVC-Formulierung
- Produktionsleistung
- Produktlänge
- Anwendbare Produktanforderungen
Dies macht die Extrusion zu einer praktischen Produktionsmethode für Hersteller, die PVC-Elektroinstallationsrohre für Bau- und Kabelschutzanwendungen liefern.
Dieses Projekt in Tunesien zeigt, dass die Auswahl einer PVC-Elektroinstallationsrohr-Extrusionslinie mit den tatsächlichen Produktspezifikationen beginnen sollte und nicht nur mit der erforderlichen Maschinenleistung.
Die Schlüsselfaktoren sind:
Produktpalette → Werkzeugdesign → Kalibrierung → Kühlung → Abzug → Schneiden
Für Hersteller, die planen, verschiedene Größen von Elektroinstallationsrohren zu produzieren, sollte die Ausrüstung entsprechend dem erforderlichen Durchmesserbereich und der Wandstärke konfiguriert werden.
Das gleiche Prinzip kann auch auf die Produktion von PVC-Installationsrohren für den Wohnungsbau, Gewerbebauten, Elektroinstallationen und ausgewählte Kabelschutzanwendungen angewendet werden.
Das tunesische Projekt zeigt, wie eine PVC-Rohr-Extrusionslinie für Elektroinstallationsrohre für die Produktion mehrerer Rohrspezifikationen konfiguriert werden kann.
