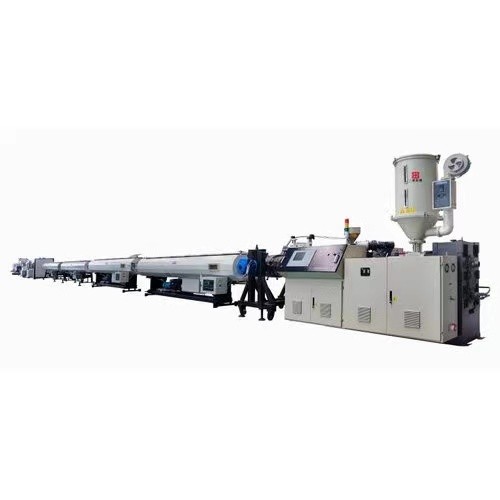

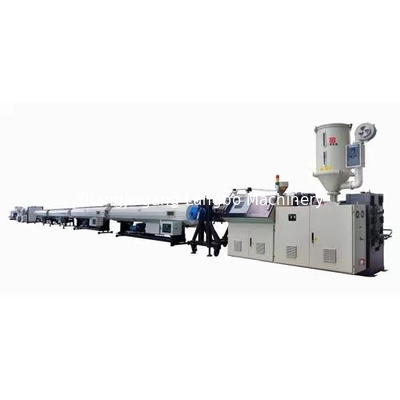

37AC 50-400 mm PVC-Rohrherstellermaschine
Komplete PVC-Rohrfabriklösung für die Herstellung von Rohren mit einem Durchmesser von 50 mm bis 400 mm.
Produktionsprozessfluss
Der Herstellungsprozess beginnt mit der Vorbereitung des Rohstoffs.
Die Mischung wird in den Extruder eingespeist, wo sie plastisiert und in die Form extrudiert wird.
Das heiße, weiche Rohr wird anschließend im Vakuumkalibrationsbehälter mit
Die Abzugseinheit entzieht das Rohr aus dem Extruder und
Nach vorgegebenen Längen wird das Rohr geschnitten und zum Transport verpackt.
Technische Spezifikation
| Modell |
Rohrdurchmesser |
Ausdrücker |
Extruderleistung |
Kapazität |
| LB-32A | 16 bis 32 (vier) | SJ65/132 | 37AC | 250 |
| LB-32B | 16 bis 32 (vier) | SJ80/156 | 55AC | 350 |
| LB-50A | 16 bis 50 | SJ45/90 | 15AC | 100 |
| LB-50B | 16-50 (doppelt) | SJ51/105 | 18.5AC | 150 |
| LB-50C | 16-50 (doppelt) | SJ65/132 | 37AC | 250 |
| LB-63A | 16 bis 63 | SJ51/105 | 18.5AC | 150 |
| LB-63B | 16-63 (doppelt) | SJ65/132 | 37AC | 250 |
| LB-160 | 50 bis 160 | SJ65/132 | 37AC | 250 |
| LB-250 | 63 bis 250 | SJ65/132 | 37AC | 250 |
| LB-315 | 110 bis 315 | SJ80/156 | 55AC | 350 |
| LB-630 | 315 bis 630 | SJ92/188 | 110DC | 800 |
| LB-800 | 560 bis 800 | SJ105/216 | 160 DC | 1100 |
Maschinenbauteile

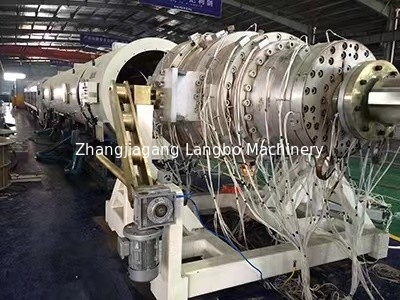

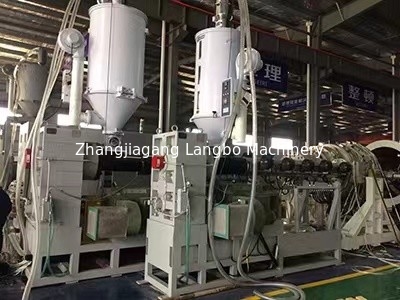

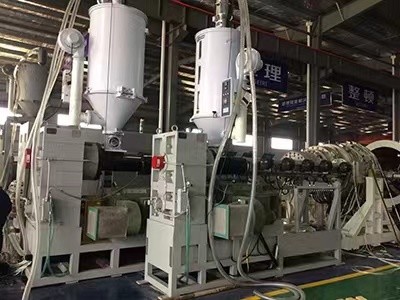

Kegelförmiges Zwillingschraubextruder
Unsere konischen Zwillingsschrauben-Extruder sind für die Verarbeitung empfindlicher PVC-Verbindungen konzipiert und behandeln Materialien vorsichtig, um zu verhindern, dass
für die Verarbeitung von PVC-Verbindungen, PVC-Holz-Verbundwerkstoffe und PP/PE-Holz-Pulvermischungen.

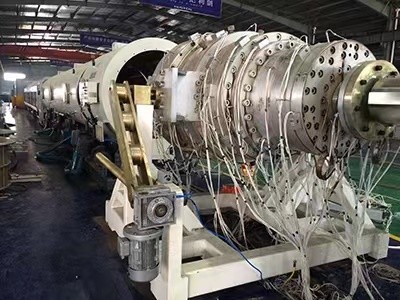

Präzisionsform
Unsere speziell entworfenen Formen sorgen für eine ideale Materialviskosität für eine optimale Rohrformung und Energieeffizienz.
Alle Kontaktflächen werden poliert, um die Reibung durch Extrusion zu minimieren und einen reibungslosen Betrieb zu gewährleisten.

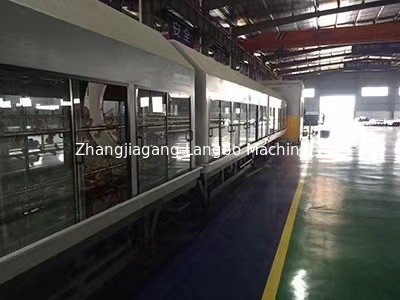

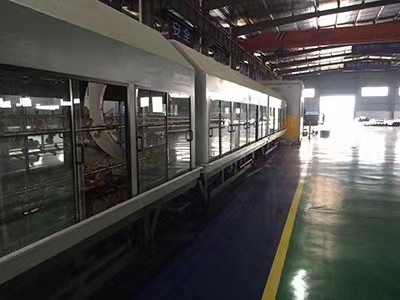

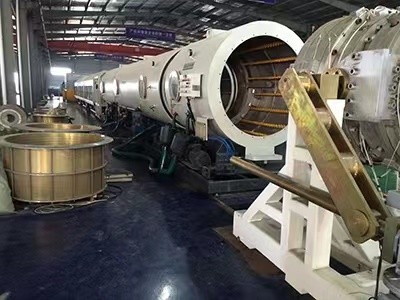

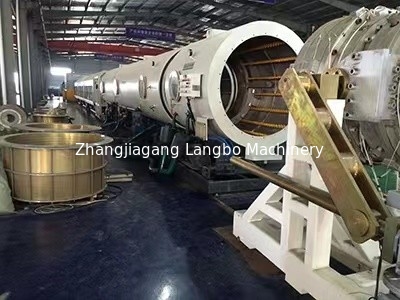

Vakuumkalibrierung und Kühlsystem
Die Vakuumkalibrierbehälter aus Edelstahl definieren die Form und Oberflächenqualität der Rohre.
Hochleistungskühldüsen sorgen für eine präzise Dimensionskontrolle, versiegelte Dichtungen verhindern Vakuumlecks,
Energieverbrauch zu minimieren.
Abfahrtseinheit
Erhältlich für Rohre mit einem Durchmesser von 16 mm bis 800 mm.
Bei kleinen Rohren sorgen Gürtelgeräte für einen schwingungsfreien Betrieb, während
Krawlerspuren können größere Durchmesser mit PU-Schaumbeschichteten Klauen verarbeiten, um zu verhindern, dass sie rutschen.

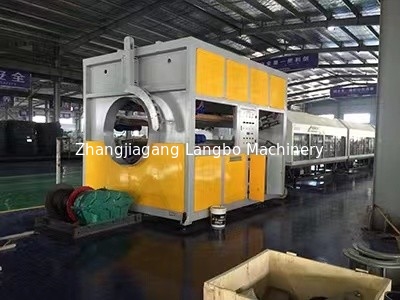

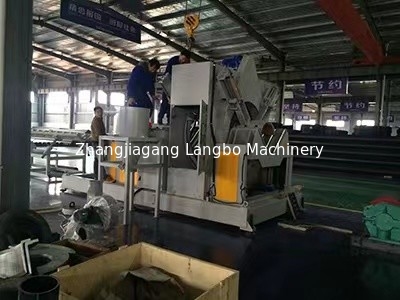

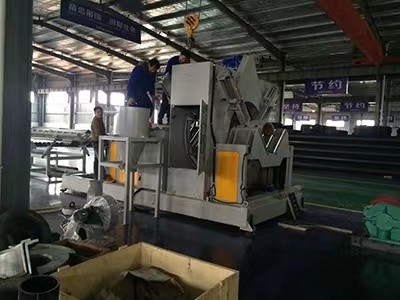

Präzisionsschneider
Hochleistungs-Schneidsysteme mit hochwertigen Encodern sorgen für gleichbleibende Rohrlängen.
oder Planetensäge, abhängig von den Anforderungen an den Rohrdurchmesser.
Steuerungssystem
Komplettes Steuerungssystem mit PLC-Modulen, HMI-Panels, Thermometern und Steckverbindern für
präzise Produktionskontrolle und -überwachung.
Zusätzliche Ausrüstung
- Lasermarkierungssysteme zur Produktidentifizierung
- Drucker mit Tinte zur Kennzeichnung von Produktionsinformationen

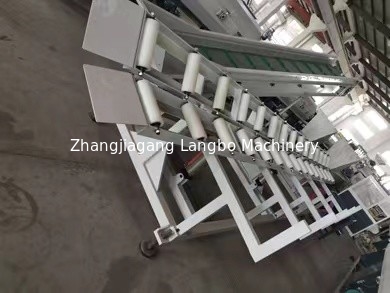

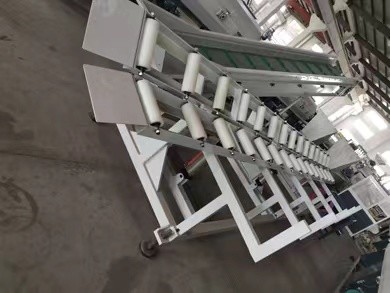

- Rohrstapler für die automatische Sammlung nach dem Schneiden
- Maschinen und Apparate für die Herstellung von Rohrverbindungen
